1、概述

PAN184 是一款內置 8 位 MCU 帶 12 位 ADC 和 2.4GHz 無線收發電路的低功耗 SOC 芯片，非常適合應用于遙控領域（例如，遙控器，玩具小車等），是性?xún)r(jià)比非常高的 SOC 芯片。

PAN184 內置高達 2KW MTP ROM 和 128 Bytes RAM，同時集成了 8 通道 12 位精度 ADC、時鐘源、定時

器、PWM 生成器、計數器、硬件比較器、LVR 等豐富的通訊外設，具有高整合度、高抗干擾、高可靠性和

超低功耗的特點。

PAN184 的射頻收發器工作在 2.400~2.483GHz 世界通用 ISM 頻段。PAN184 采用嵌入式基帶協議引擎，同時支持普通模式和 ACK 模式。通信速率支持 2Mbps/1Mbps/250Kbps。其中，1Mbps 模式下有效通信速率可以達到 200Kb/s。

2、主要特性

 RF

­ 無線

◦ 通信頻段：2.400GHz ~2.483GHz

◦ 數據速率：2Mbps, 1Mbps, 250Kbps

◦ 調制方式：GFSK

­ 接收器

◦ -83dBm@2Mbps

◦ -87dBm@1Mbps

◦ -91dBm@250Kbps

­ 發射器

◦ 輸出功率：11, 9, 5, -1, -10 or -23dBm

◦ 18mA@2dBm

◦ 30mA@9dBm

­ RF 集成器

◦ 完全集成頻率合成器

◦ 1Mbps/2Mbps 模式（晶振精度±60ppm）

◦ 250kbps 模式（晶振精度±20ppm）

­ 協議引擎

◦ 支持 1 到 32 字節或 64 字節數據長度

◦ 支持自動應答及自動重傳

◦ 6 個接收數據構成 1:6 的星狀網絡

 MCU

­ 8 位高性能精簡指令集 CPU

­ 89 個高效指令

­ 絕大多數指令都是單周期（1T）指令

­ 可程序設定的堆棧指針和堆棧深度

 內存

­ 2KW MTP ROM 程序存儲器（可編程 1000 次以上）

­ 128 Bytes RAM 數據存儲器

 外設

­ 10 個 GPIO

­ 兩個 8 位帶 PWM 功能的定時器

­ 一個硬件 16 位定時器

­ 一個硬件比較器

­ 8 通道 12 位精度 ADC

­ Bandgap 電路提供 1.2V 參考電壓

­ LVR

 電源管理

­ 集成電壓調節器

­ 工作電壓：2.3~3.3V

 封裝

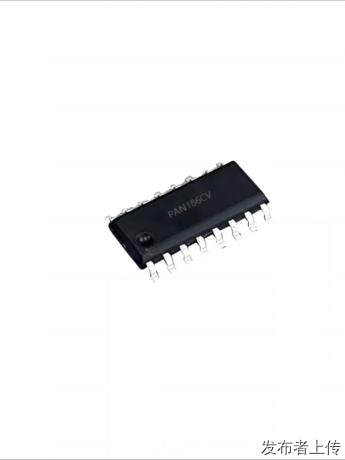

­ SOP16

 工作條件

­ 工作溫度：-40℃ ~ 85℃

3、典型應用

 玩具小車

 遙控器
